系统概述 System Overview

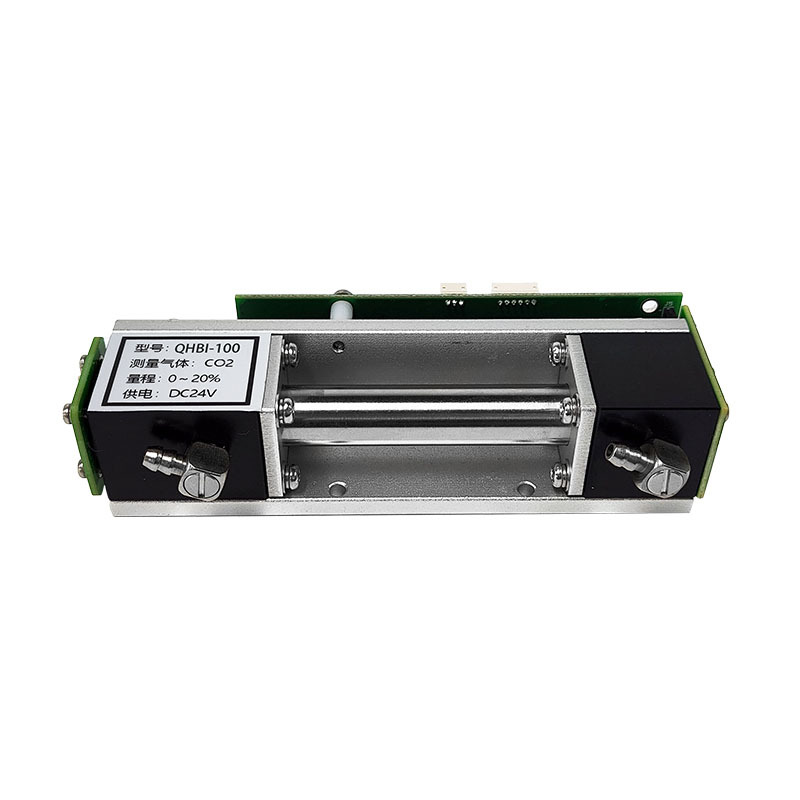

QHBI-1-CO2-100光学二氧化碳传感器模组采用非色散红外（NDIR）原理。通过内置算法优化，使得传感器在高量程测量条件下依然能有较好的测量，量程可定制，能够可靠地检测ppm浓度级别的二氧化碳。适用场景广泛。
系统优势 System Advantage
体积小
结构紧固
可选配件丰富
标准MODBUS通信协议
快速响应
配套调试软件
应用场景 Application scenario
QHBI 系列光学传感器模组（NDIR），可广泛应用于工业生产过程监测、尾气排放监测、烟气排放监测、大气环境监测、密闭空间空气质量监测等方面。
技术参数 Technical parameters
气体检测量程 | ||||||||||
100% | 50% | 20% | 10% | 5% | 1% | 5000ppm | 2000ppm | 200ppm | 50ppm | |
CO2 | √ | √ | √* | √ | √ | √ | √ | √ | ||
典型设备参数 | |||
测量原理 | 非色散红外（NDIR） | ||
测量范围 | 0～20% | ||
气体流量 | 0.5～1.5L/min | ||
尺寸 | 135*60*30mm（详见附图） | ||
重量 | 约230g | 工作温度 | 0～50℃ |
管接头 | 4/6mm管 | 不确定度 | ≤±0.3%FS |
红外辐射源的使用寿命 | ＞20000h | 储存温度 | -20～60℃ |
预热时间 | ＜5min | 工作压力 | 80～120kPa |
响应时间（t90) | ≤2s | 环境湿度 | 0～95%相对湿度（非冷凝） |
重复性 | ≤±1%FS | 电源电压 | 24VDC |
分辨率 | 0.01% | 峰值电流 | ＜0.2A |
输出接口 | TTL(标配) RS232、RS485、4～20mA、0～5V（可选） | ||
供电 | DC24V，支持宽压输入9-36V | ||
尺寸图：
